Arduino LilyPad ATmega328P 16M

Mã sản phẩm: (Đang cập nhật...)

Thương hiệu: cập nhật

60.000₫

– SRAM: 1 KB
– EEPROM: 512 bytes
– Tần số thạch anh: 8 MHz
– Điện áp hoạt động: 2.7 – 5.5 V
– Nguồn cấp: 2.7 – 5.5 V
– Dòng DC ở mỗi chân I/O: 40 mA
– Bộ nhớ Flash: 16 KB (2KB sử dụng cho Bootloader)

Gọi ngay 0888.730.666 để được giải đáp mọi thắc mắc

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Thông tin sản phẩm
Hướng dẫn

LilyPad là công nghệ dệt điện tử có thể đeo được do Leah Buechley phát triển và Leah và SparkFun hợp tác thiết kế. Mỗi LilyPad được thiết kế để có các miếng đệm kết nối cho phép chúng được may vào quần áo, có nhiều các bảng đầu vào, đầu ra, nguồn và cảm biến khác nhau, chúng thậm chí có thể giặt được!

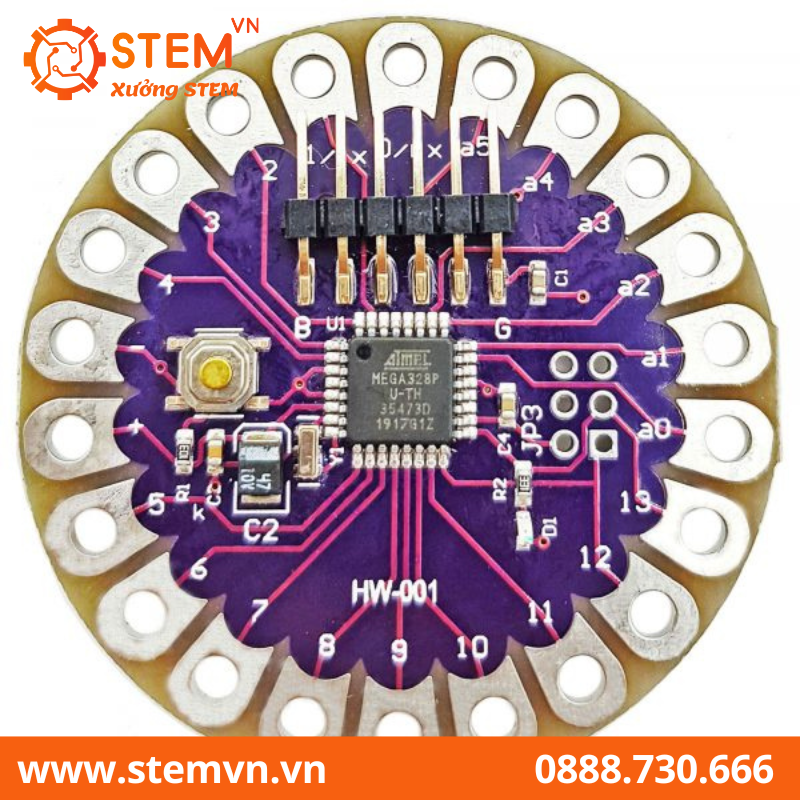

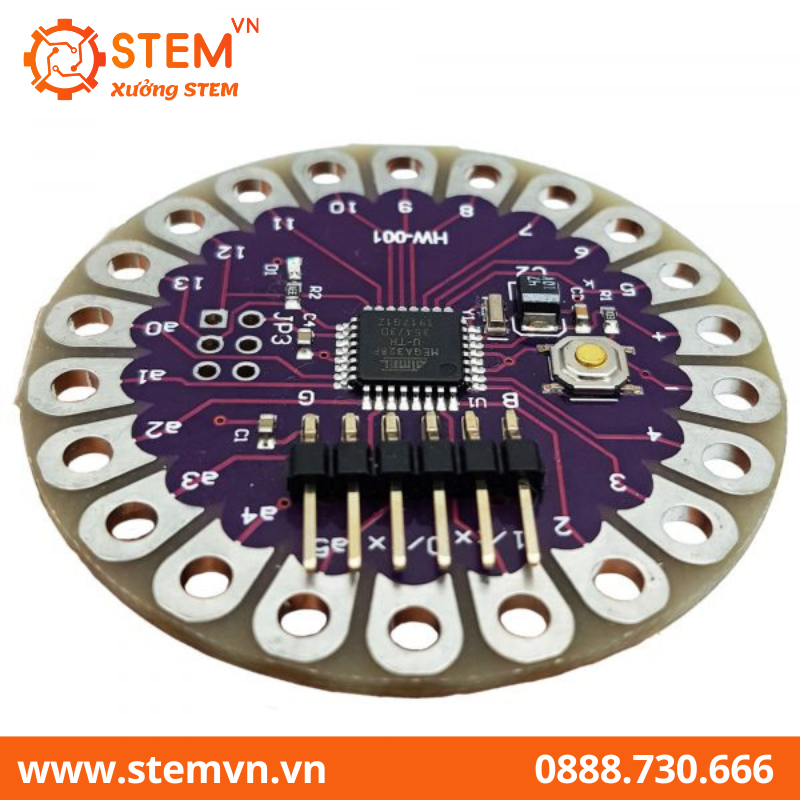

Arduino LilyPad ATme

ga328P 16M sử dụng main board ATmega328P Clock Speed 8mhz nhỏ gọn, có độ thẩm mĩ cao và khả năng kháng nước, có thể may cố định lên quần áo bằng chỉ dẫn điện và giặt mà không sợ bị hư.

Arduino LilyPad ATmega328P có cách sử dụng và lập trình tương tự như arduino promini, bạn cần có thêm USB UART 2102, 2104, FT232RL, 2303, CH340G (khuyến khích sử dụng cp2104, FT232RL) có bán tại Nshop để có thể sử dụng và nạp chương trình.

Thông số kỹ thuật của Arduino LilyPad ATmega328P 16M

Vi điều khiển: ATmega328V
Điện áp hoạt động: 2.7 – 5.5 V
Nguồn cấp: 2.7 – 5.5 V
Số lượng chân Digital I/O: 14
Số lượng kênh PWM: 6
Số lượng ngõ vào Analog: 6
Dòng DC ở mỗi chân I/O: 40 mA
Bộ nhớ Flash: 16 KB (2KB sử dụng cho Bootloader)
SRAM: 1 KB
EEPROM: 512 bytes
Tần số thạch anh: 8 MHz
Đường kính: 50mm
Trọng lượng: 8g

Tài liệu kỹ thuật:

Schematic: https://cdn.sparkfun.com/datasheets/E-Textiles/Lilypad/SparkFun_LilyPad_Main_Board_v21.pdf

Datasheet (ATmega328): https://cdn.sparkfun.com/datasheets/Kits/doc8161.pdf

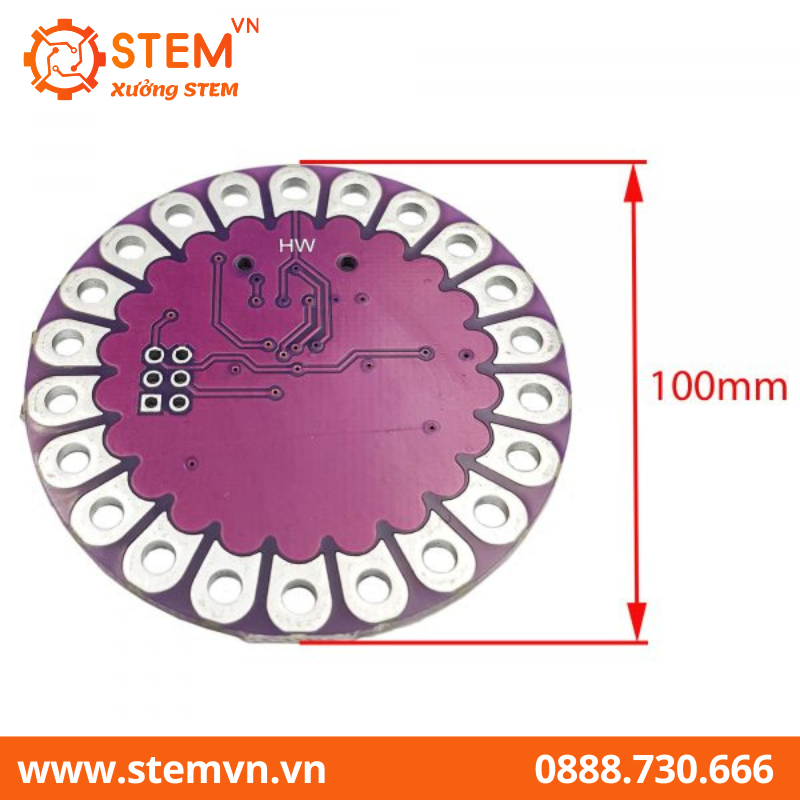

Thống số của Kích thước của Arduino LilyPad ATmega328P 16M

Code test with arduino:

/* Board: " LilyPad Arduino "
 * Processor: " ATmega328P "
 * Kết nối:
 *          LilyPad             2102,2303,ch340g             CP2104, FT232RL
 *          GND                 GND                          GND
 *          VCC                 5V                           5V
 *          TX                  RX                           RX
 *          RX                  TX                           TX
 *          DTR                 None
 *	Đối với usb 2102,2303,ch340g... cần bấm giữ nút Reset rồi bấm Upload, khi nào hiện chữ Uploading...
 *	thì thả nút reset ra là dược
 *	Lưu ý nạp bằng cách trên có thể làm mất tính tự reset khi nạp của mạch, khuyến khích sử dụng CP2104, FT232RL
 *	vì không phải bấm reset
 */
// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(100);                       // wait for a second
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
  delay(100);                       // wait for a second
}
